| 产品特性切割 | 是否进口否 |
| 产地常州 | 品牌常州海宝 |
| 型号切割机 | 控制方式数控 |
| 作用对象铝 | 电流交流 |
| 用途切割 |
展开
数控等离子相贯线切割机铝管切割实验(在线咨询)-常州海宝焊割
常州海宝切割机器人
相贯线切割机马鞍口切割加工铝管法兰
相贯线切割机铝管马鞍口切割成型
等离子相贯线切割机铝管切割实验
常州海宝焊割有限公司是一家集生产、科研、***为一体的实力公司。我公司主要生产和销售数控等子焊机，数控二保焊机，数控相贯线管材切割机，数控切割机，数控火焰切割机，数控等离子切割机，台式等离子切割机，激光切割机，自动化焊接设备，堆焊机，涂装除尘设备等大型切割设备。
一、设备简介
数控相贯线切割是事一种对钢管端部结合处作自动计算和切断的设备。该机器能***应用于造船.建筑.石化.机械.冶金等行业的管道结构件的切割加工。
这些很难过也中有大量的管道结合相贯线孔、相贯线端部、弯头（虾米节）进行自动计算和切割的设备。该机型***运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工，此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。
二、应用范围：
数控相贯线切割机可切割各种碳钢、不锈钢等材质的管材，***应用于压力容器、管材加工、网架结构、钢结构、海洋工程、石油管道等行业。
三、设备规格
数控相贯线火焰切割机，切割管子规格直径为900MM。切割管子长度为≤9M
四、设备特点
设备设计以人为本，中文界面操作简单，设备结构可靠，适用于长期连续加工，运行控制***，采用双边固定式拖轮，操作简单，工人在使用时，只需将工件放在机台上面，就可以进行加工，减少调节，提高工作效率，故障率低，维修方便。
设备特点
加拿大***管材优化数控系统具有，AutoCAD版工程设计图可直接生成CNC机床加工代码.三维仿真操作,节点展开,超长管件分拆,管件优化等,超大的兼容性，可兼容EGES DXF SAT和STL等软件。
设备设计以人为本，中文界面操作简单，设备结构***可靠，适用于长期连续加工，运行控制***。
四、技术规格
编号 | 项 目 | 参 数 |
1 | 切割圆管管径 | Φ=160mm～600mm 有效切割12m（可定制） |
2 | 等离子电源 | HB-2000类激光等离子电源 |
3 | 等离子切割管壁厚度 | 穿孔30MM， |
5 | 要求工件椭圆度 | ≤1% |
6 | 切割速度 | 10～5000mm/min |
7 | 移动速度 | 10～6000 mm/min |
8 | 割炬轴向摆动角度 | α=±45° |
9 | 割炬径向摆动角度 | β=±45° |
10 | 待割管重量 | 6000Kg |
五、切割工艺流程
设备采用摩擦盘使工件旋转，钢管可以直接使用机器吊到摩擦盘上，这样操作简单快捷，节约了切割的时间，切割的时候工件只旋转，让枪头移动，选择切割任意长度的钢管。切割下来的管料要人工来收集。

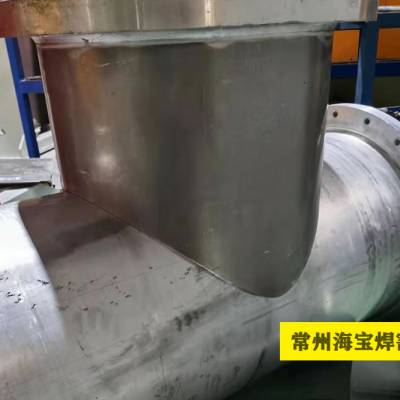

为了满足企业切割加工铝管的需求，此次采用了相贯线切割机对大管径的铝管法兰进行马鞍口切割，实验成功。
